ChimeraXが実現するAI創薬の3ステップ。構造評価・ポケット解析・図出力を1つのソフトで完結し、約20分で論文品質のアウトプットを得られます。
AI創薬の研究現場では、AlphaFoldなどの機械学習モデルが予測したタンパク質構造を「そのまま信じてよいのか」という疑問が常に付きまといます。予測構造の信頼性を正しく評価し、リガンドが結合しうるポケットを特定し、その結果を論文品質の図として出力する。この一連のワークフローを効率的に実行できるツールが「UCSF ChimeraX」です。
ChimeraXは、カリフォルニア大学サンフランシスコ校（UCSF）のRBVI（Resource for Biocomputing, Visualization, and Informatics）が開発した次世代の分子構造可視化・分析ソフトウェアです。前身であるUCSF Chimeraの後継として、特にAlphaFoldやESMFoldなど機械学習構造予測との統合を重視した設計が大きな特徴です。学術・非営利利用であれば無料で使用でき、最新版はChimeraX 1.11として公開されています。
本記事では、AI創薬の実務で特に重要な「構造品質評価」「ポケット確認」「図出力」の3つの機能に焦点を当て、ChimeraXを使った最短ワークフローを解説します。この記事を読むことで、以下の内容が理解できます。
・AlphaFold予測構造のPAE・pLDDTを用いた信頼性評価の方法
・Find Cavitiesツールによるリガンド結合ポケットの自動検出手順
・出版品質の高解像度画像をスクリプトで自動出力するテクニック
・構造取得から図作成まで約20分で完結する統合ワークフロー
・PyMOLや旧Chimeraとの機能比較と使い分け
AI創薬やSBDD（構造ベース創薬）に携わる研究者・薬剤師の方にとって、ChimeraXを日々の研究に導入するための実践的なガイドとなれば幸いです。
UCSF ChimeraX（正式名称：UCSF ChimeraX）は、2023年にProtein Science誌に発表された論文（Meng et al., Protein Science, Vol.32, e4792）で詳細に報告されている次世代分子可視化・分析プログラムです。この論文はProtein Science誌で2023年に最も引用された論文トップ10に入る高い評価を受けています。
ChimeraXがAI創薬において注目される最大の理由は、AlphaFold Database、ESMFold、ColabFoldへの直接アクセス機能を内蔵している点です。コマンド1行でAlphaFold予測構造を取得し、信頼性の評価からポケット解析、図の出力までをシームレスに実行できます。さらに、最新版ではBoltz機械学習モデルによる構造予測にも対応しており、タンパク質・核酸・リガンド複合体の予測も可能になっています。
また、ChimeraXはオープンソースとしてGitHub上で開発が進められており、研究者コミュニティからのフィードバックを反映した活発なアップデートが行われています。VR（バーチャルリアリティ）ヘッドセットにも対応しており、分子構造を実際に「歩いて」探索できる先進的な機能も備えています。
AI創薬においてAlphaFold予測構造を利用する際、最も重要なステップが品質評価です。ChimeraXは、このプロセスを効率化する複数の専用ツールを提供しています。
PAEは、残基ペア（X, Y）について「構造をYで整列させたときのXの位置誤差」を示す指標です。ChimeraXでは、alphafold paeコマンドにより2Dヒートマップとして表示でき、ドメイン間の相対配置の信頼性を直感的に把握できます。さらに、Tristan Crollが開発したグラフクラスタリング法によるPAEドメイン計算にも対応しており、相互に確実に配置された残基セットを自動で特定できます。
pLDDTは各残基の予測信頼度を0〜100のスコアで示す指標です。ChimeraXはAlphaFold構造を読み込む際に自動的にpLDDTスコアで色分け表示を行い、信頼度の高い領域（青）と低い領域（オレンジ〜赤）を一目で識別できます。
ChimeraXはクライオ電子顕微鏡（cryo-EM）密度マップとの適合性も評価できます。QScoreは原子位置にガウス関数を配置して予測密度と観測密度の相関を算出し、StrudelScoreはロタマー平均に基づく期待側鎖密度との比較を行います。いずれも残基ごとのスコアを計算でき、モデリングエラーの特定に有効です。
ChimeraXはISOLDE（Interactive Structure Optimization by Local Direct Exploration）と統合されており、リアルタイム分子動力学シミュレーションによる構造修正が可能です。原子間距離、結合角、トーション角の物理的妥当性を確認しながら、インタラクティブに構造を精製できます。
リガンドが結合しうるポケット（空洞）の検出は、SBDD（構造ベース創薬）の出発点です。ChimeraXのFind Cavitiesツールは、pyKVFinderアルゴリズムを使用してタンパク質内の空洞を自動的に検出します。
Find Cavitiesは「二重プローブ法」を採用しています。小さい内側プローブ（デフォルト1.4Å）が分子のvan der Waals表面を定義し、大きい外側プローブ（デフォルト4.0Å）が空洞の外側限界を推定します。グリッド上で各点がプローブ境界内に入るかを評価し、浅い凹凸の除外（デフォルト2.4Å）や最小体積フィルター（デフォルト5.0ų）によって、薬物結合に適した意味のあるポケットのみを抽出します。
さらに、measure contactAreaコマンドを使用すると、リガンド周辺のポケット表面を内側と外側で異なる色に着色でき、結合部位の形状を立体的に把握できます。surface zoneコマンドによるリガンド周辺の局所的表面抽出や、mlpコマンドによる疎水性ポテンシャルのマッピング、coulombicコマンドによる静電ポテンシャルの可視化など、結合部位の化学的性質を多角的に解析するツールが揃っています。
水素結合やファンデルワールス接触の検出には、H-BondsツールとContactsツールが利用でき、リガンド-タンパク質間の分子間相互作用を定量的に解析できます。
AI創薬の研究成果を論文やプレゼンテーションで報告する際、高品質な分子グラフィックスは不可欠です。ChimeraXは出版レベルの画像出力に特化した機能を備えています。
高解像度画像の出力は、saveコマンドにsupersample 8（アンチエイリアシングによる画質向上）、transparentBackground true（背景透過）、height 2500（高解像度）のオプションを指定するだけで実現できます。
ChimeraXの大きな強みは、これらの可視化設定をスクリプトとしてファイルに保存し、runscriptコマンドで繰り返し実行できる点です。これにより、論文の複数の図で一貫したビジュアルスタイルを効率的に維持できます。ライティング、シルエット表示、カメラ設定、色分けといった設定を標準化することで、図作成にかかる時間を大幅に削減できます。

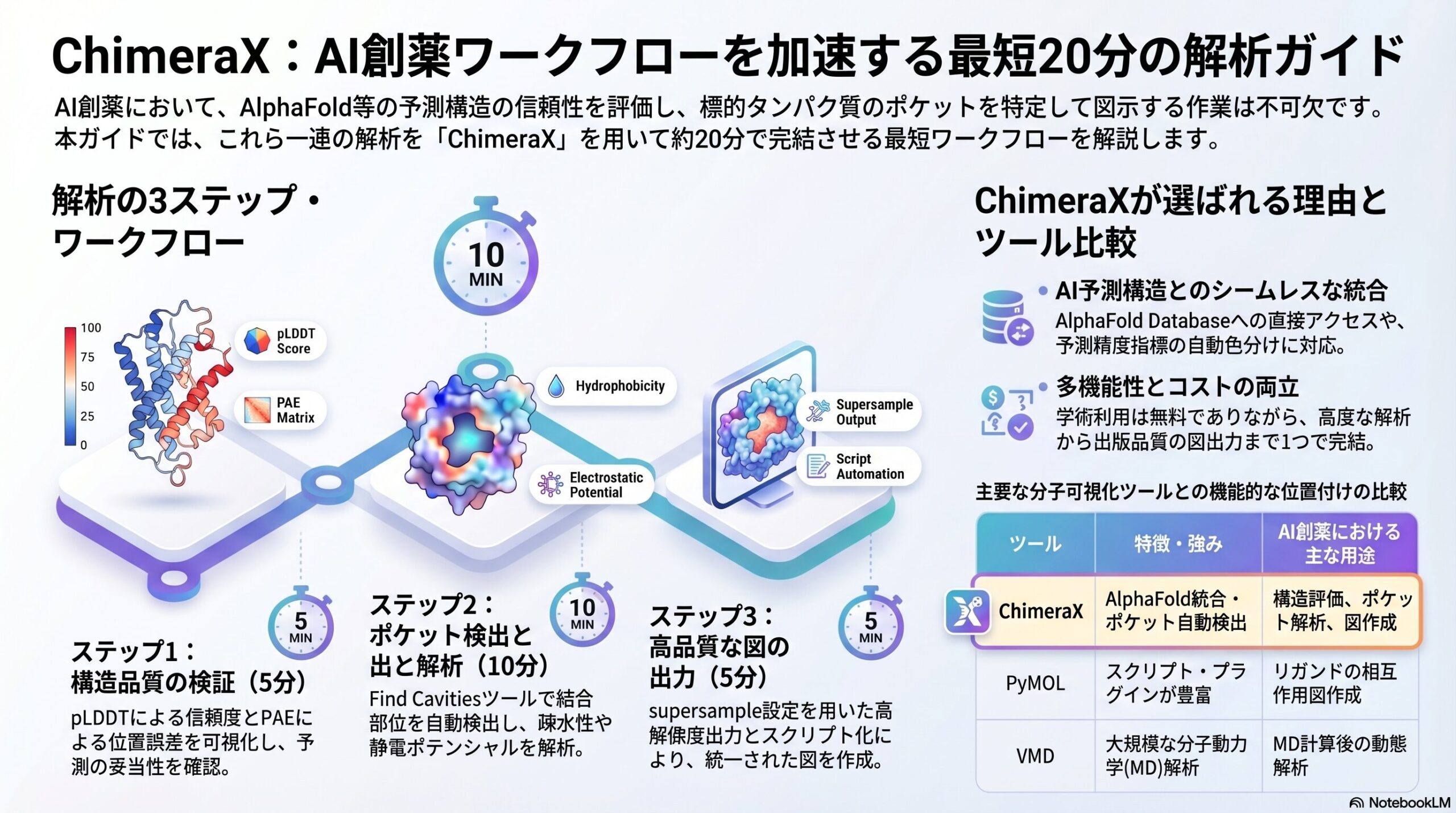

ChimeraXの真価は、上記3つの機能を統合した効率的なワークフローにあります。以下に、AlphaFold予測構造の取得から出版品質の図作成までを約20分で完結するワークフローを示します。
ステップ1（約5分）：AlphaFold Databaseからalphafold fetchコマンドで構造を取得し、alphafold paeでPAEプロット表示、alphafold confidenceで信頼性の低い領域を特定します。
ステップ2（約10分）：findcavitiesでポケットを自動検出し、measure contactAreaでポケット表面を可視化、hbondsとcontactsで分子間相互作用を解析します。
ステップ3（約5分）：lighting soft、graphics silhouettes trueで可視化を最終調整し、supersample 8で高解像度画像を出力します。
このワークフローをスクリプトとして保存しておけば、異なるタンパク質に対しても同様の解析を再現性高く、短時間で繰り返すことが可能です。
ChimeraXは分子可視化ツールの中で独自のポジションを占めています。主要なツールとの比較を整理します。
・PyMOL：創薬分野で最も広く使われる可視化ツールです。スクリプト機能やプラグインが豊富ですが、AlphaFold予測構造との統合やPAE可視化はChimeraXが優れています。
・旧UCSF Chimera：ChimeraXの前身で、多くの研究者に親しまれていますが、機械学習構造予測との統合やVR対応などの最新機能はChimeraXのみに搭載されています。
・MOE（Molecular Operating Environment）：商用ソフトウェアで、創薬パイプライン全体をカバーしますが、ライセンス費用が高額です。ChimeraXは学術利用無料という大きな利点があります。
・VMD（Visual Molecular Dynamics）：分子動力学シミュレーションの解析に特化しており、MD軌道の可視化はVMDが得意です。一方、構造品質評価やポケット検出はChimeraXが充実しています。
実務的には、AlphaFold予測構造の評価とポケット解析にはChimeraXを主軸に使い、MD解析にはVMD、詳細なリガンド-タンパク質相互作用の図作成にはPyMOLを補助的に活用するという組み合わせが効果的です。
本記事では、UCSF ChimeraXのAI創薬における3つの主要機能――構造品質評価、ポケット確認、図出力――について、実践的なワークフローとともに解説しました。
ChimeraXがAI創薬研究者に選ばれる理由は、第一にAlphaFold予測構造との緊密な統合（PAE・pLDDT評価が標準装備）、第二にpyKVFinderベースのポケット自動検出と多角的な結合部位解析、第三にスクリプト自動化による出版品質の図作成の効率化です。これらを1つのソフトウェアで完結でき、しかも学術利用が無料であるという点は、他のツールにはない大きな強みです。
AI創薬やSBDD（構造ベース創薬）に携わる研究者の方は、ぜひChimeraXを日々の研究ワークフローに組み込んでみてください。AlphaFold構造の取得からポケット解析、図出力まで約20分で完結する効率性を、ぜひ体感していただければ幸いです。
・Meng et al., UCSF ChimeraX: Tools for structure building and analysis, Protein Science, 2023, Vol.32, e4792：https://onlinelibrary.wiley.com/doi/abs/10.1002/pro.4792
・UCSF ChimeraX公式サイト：https://www.cgl.ucsf.edu/chimerax/
・ChimeraX AlphaFoldコマンドドキュメント：https://www.cgl.ucsf.edu/chimerax/docs/user/commands/alphafold.html
・Find Cavitiesツールドキュメント：https://www.cgl.ucsf.edu/chimerax/docs/user/tools/findcavities.html
・ChimeraX結合部位チュートリアル：https://www.cgl.ucsf.edu/chimerax/docs/user/tutorials/binding-sites.html
・ChimeraX GitHubリポジトリ：https://github.com/RBVI/ChimeraX
本記事は、AI創薬における分子構造可視化・分析ツールに関する情報提供を目的として作成されたものです。記事の内容は、公開時点で入手可能な文献・情報に基づいていますが、技術の進歩や新たな知見により、情報が変更される場合があります。記事に記載されたソフトウェアの使用結果や、それに基づく研究成果について、筆者および本ブログは一切の責任を負わないものとします。実際の創薬研究や臨床応用にあたっては、必ず最新の文献・公式ドキュメントを確認し、専門家の助言を得てください。
本記事は生成AIを活用して作成しています。内容については十分に精査しておりますが、誤りが含まれる可能性があります。お気づきの点がございましたら、コメントにてご指摘いただけますと幸いです。
